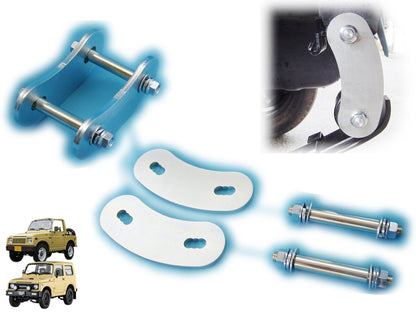

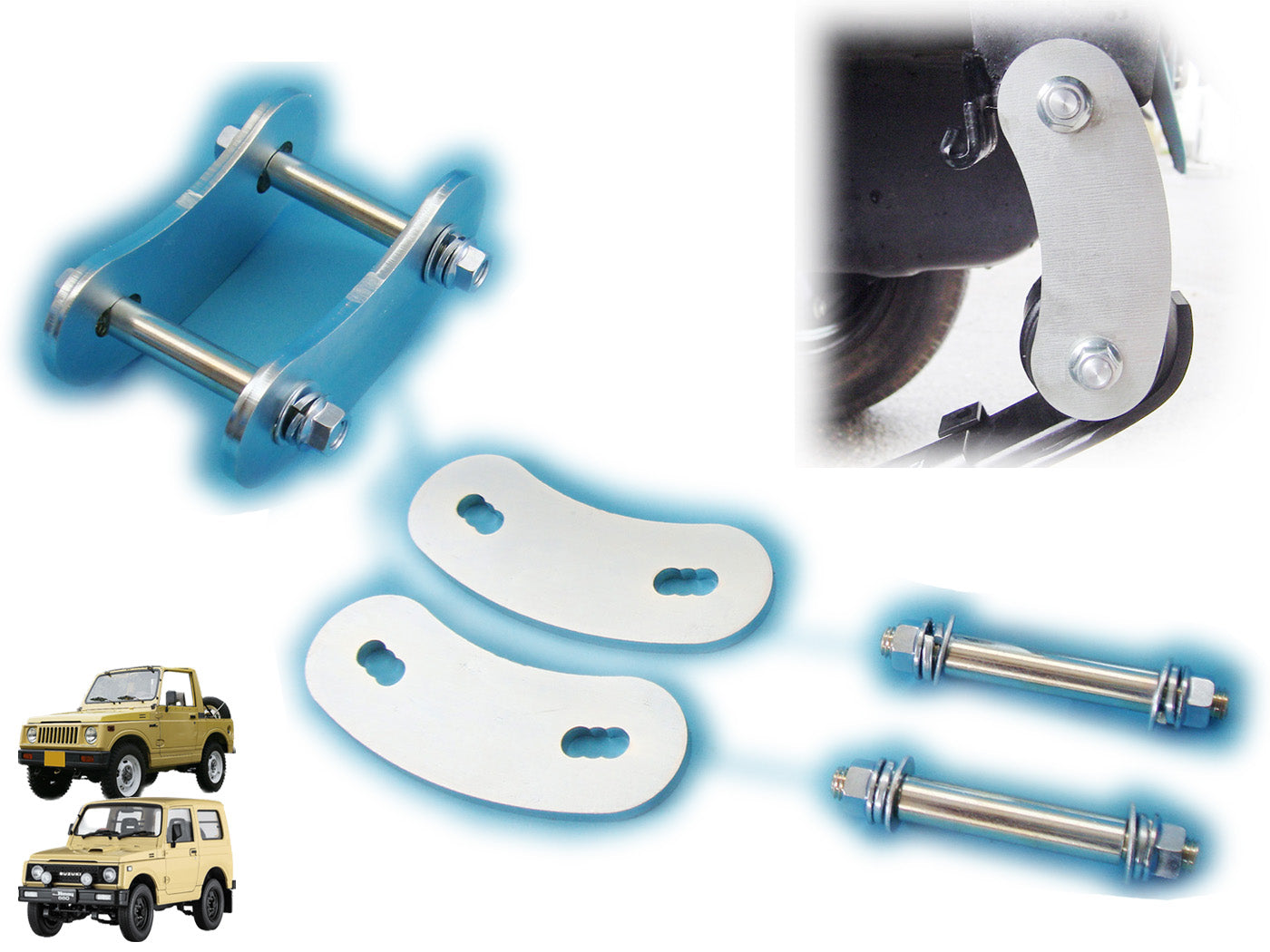

ジムニー用シャックル長可変式シャックル(リア用)1個 適用車種:SJ10,SJ30,SJ40,JA71,JA,51,JA11,JB31

ジムニー用シャックル長可変式シャックル(リア用)1個 適用車種:SJ10,SJ30,SJ40,JA71,JA,51,JA11,JB31

¥3,300 JPY
¥3,300 JPY
セール 売り切れ
配送料はチェックアウト時に計算されます。
商品詳細
メーカー名 NTS技研
商品名 ジムニー用シャックル長可変式シャックル(リア用)1個
商品番号 KAHENSH-R
適合車種 ジムニー:JA11,JB31等
商品説明 1ヶの価格になります。
※こちらの商品はリアのリーフ側のピン径がφ14のものになります。SJ10～JA71は社外リーフ装着以外はピン径がφ13となりますので、ピン径がφ13の場合は「フロント用」をご購入下さい。
※車検の際に必要な強度計算書は別売700円です。

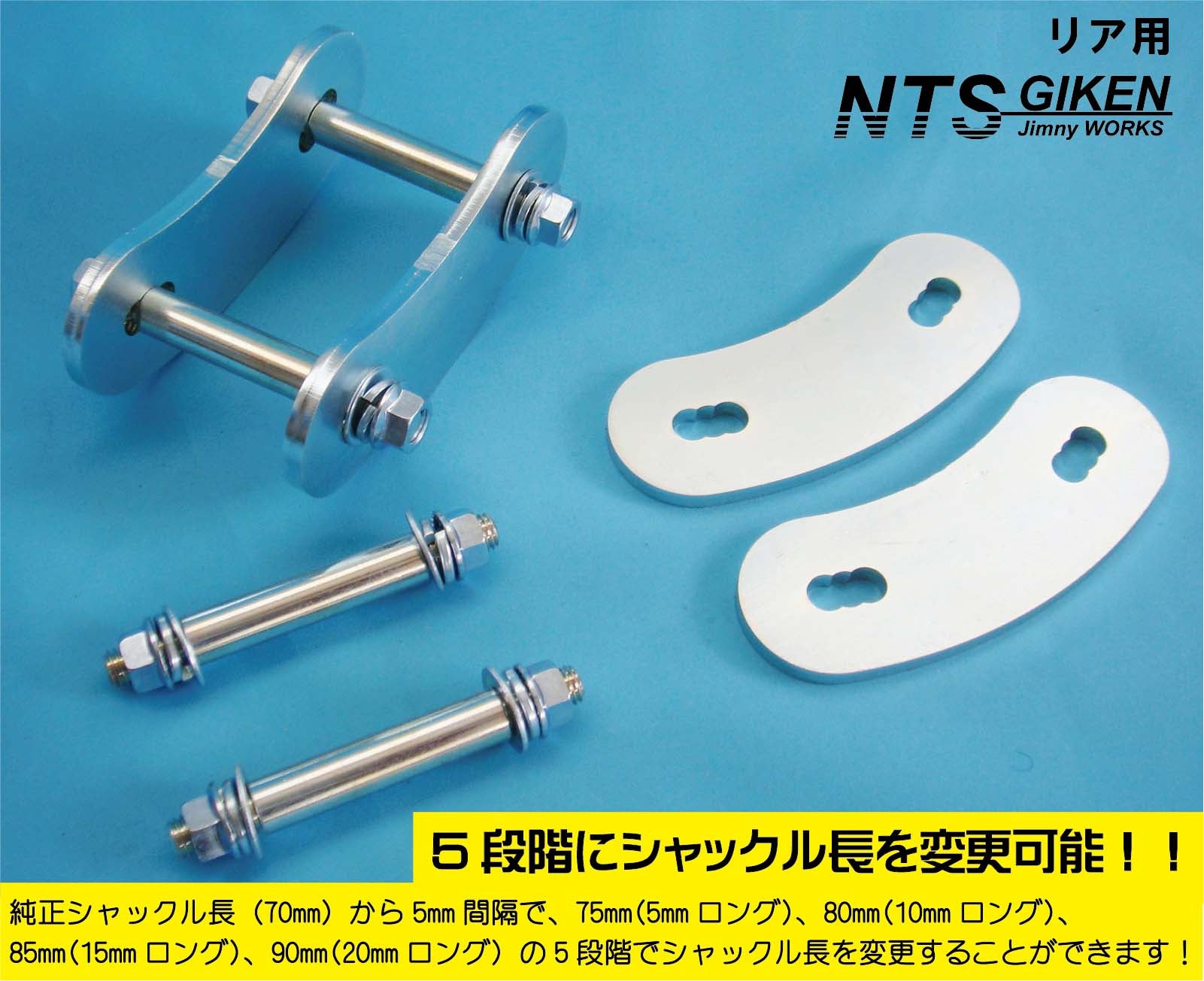

シャックルプレートにスチール鋼材の6.0mm厚、シャックルピンに機械構造用炭素鋼材(S45C)を使用していますので、強度はバッチリです♪クロカンで耐久性を立証済みです!

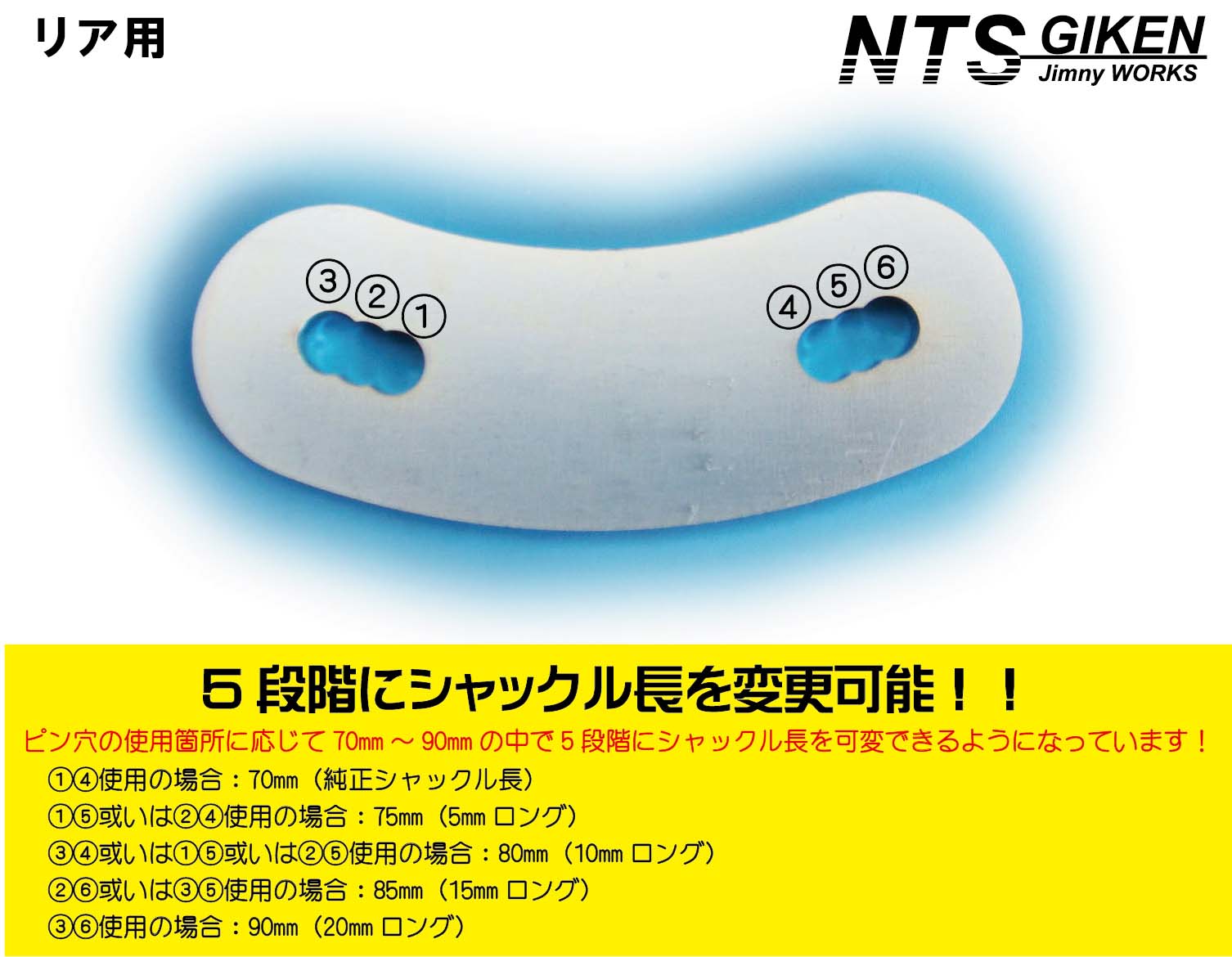

☆本シャックルは、ピン穴の使用場所に応じて70mm～90mmの中で5段階にシャックル長を可変できるようになっています!

1と4を使用の場合:70mm(純正シャックル長)
1と5或いは2と4を使用の場合:75mm(5mmロング)
3と4或いは1と6或いは2と5を使用の場合:80mm(10mmロング)
2と6或いは3と5を使用の場合:85mm(15mmロング)
3と6を使用の場合:90mm(20mmロング)

上記のように5段階に長さを変えることができますので、サスチューンの幅が広がり、モーグルからだートラまで幅広いサスチューンが当該シャックルで行うことができます♪

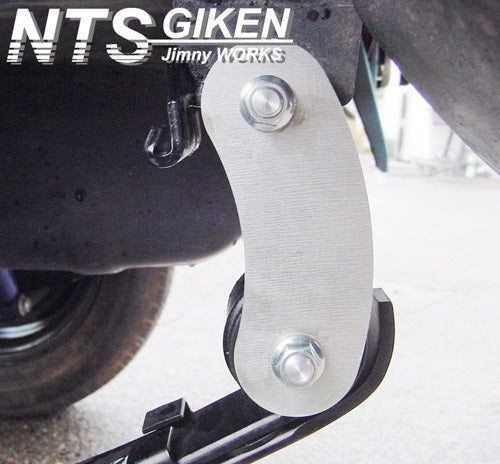

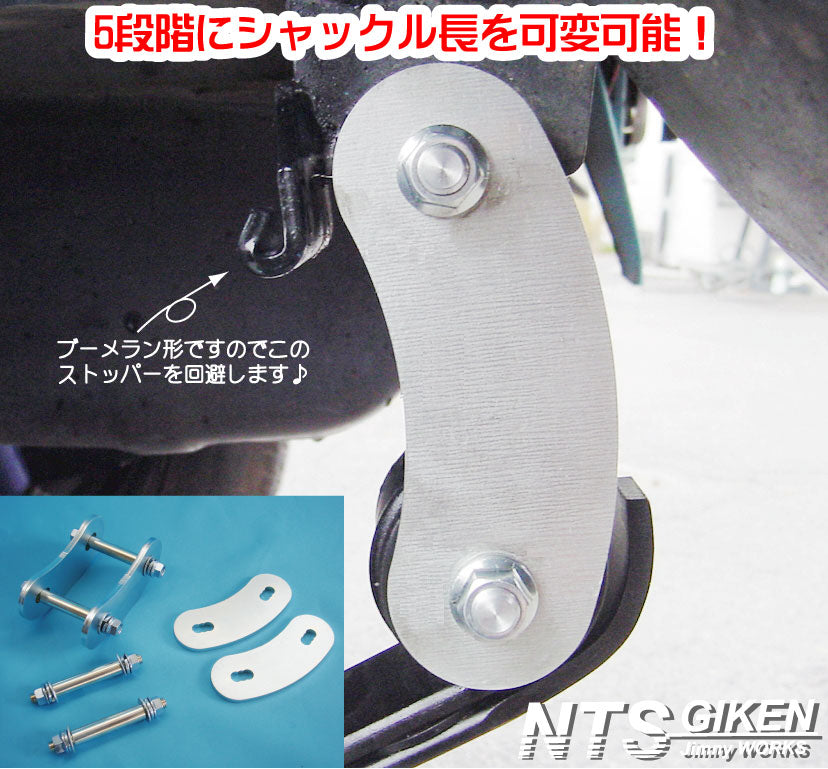

また、足が伸びた際にシャックルストッパーに干渉しにくいブーメラン型となっています!!
※画像には映っていませんが、ブッシュ巻き込み防止のステンレス製スペーサーが付属しています。
