【ロングタイプ】シャックル長可変式シャックル(リア用)1個 適用車種:SJ10,SJ30,SJ40,JA71,JA,51,JA11,JB31

【ロングタイプ】シャックル長可変式シャックル(リア用)1個 適用車種:SJ10,SJ30,SJ40,JA71,JA,51,JA11,JB31

¥3,400 JPY
¥3,400 JPY
セール 売り切れ
配送料はチェックアウト時に計算されます。
商品詳細
メーカー名 NTS技研

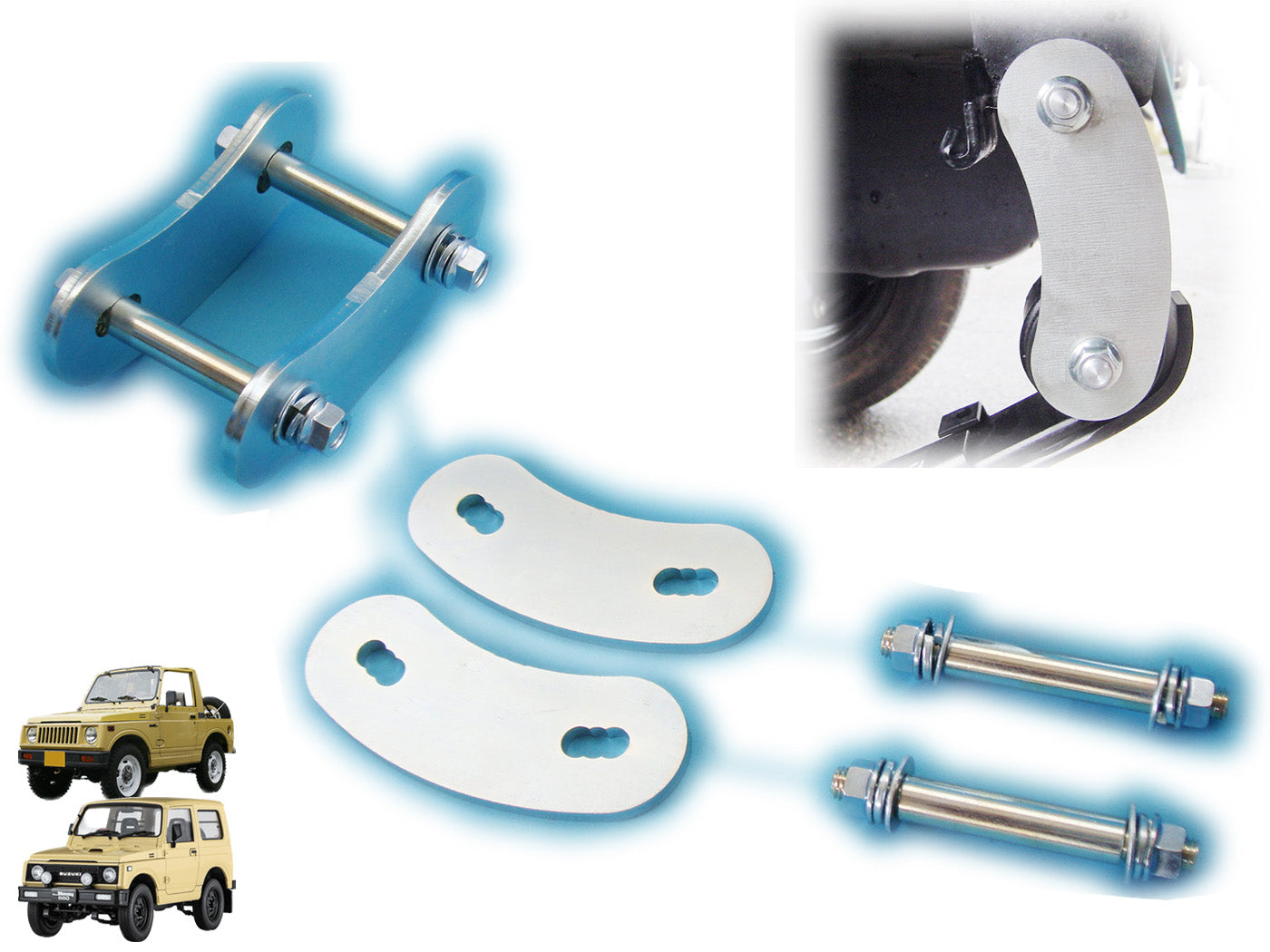

商品名 【ロングタイプ】シャックル長可変式シャックル(リア用)1個
商品番号 KAHENSH-R
適合車種 ジムニー:JA11,JB31等
商品説明 1ヶの価格になります。
※こちらの商品はリアのリーフ側のピン径がφ14のものになります。SJ10～JA71は社外リーフ装着以外はピン径がφ13となりますので、ピン径がφ13の場合は「フロント用」をご購入下さい。
※車検の際に必要な強度計算書は別売700円です。
シャックルプレートにスチール鋼材の6.0mm厚、シャックルピンに機械構造用炭素鋼材(S45C)を使用していますので、強度はバッチリです♪クロカンで耐久性を立証済みです!

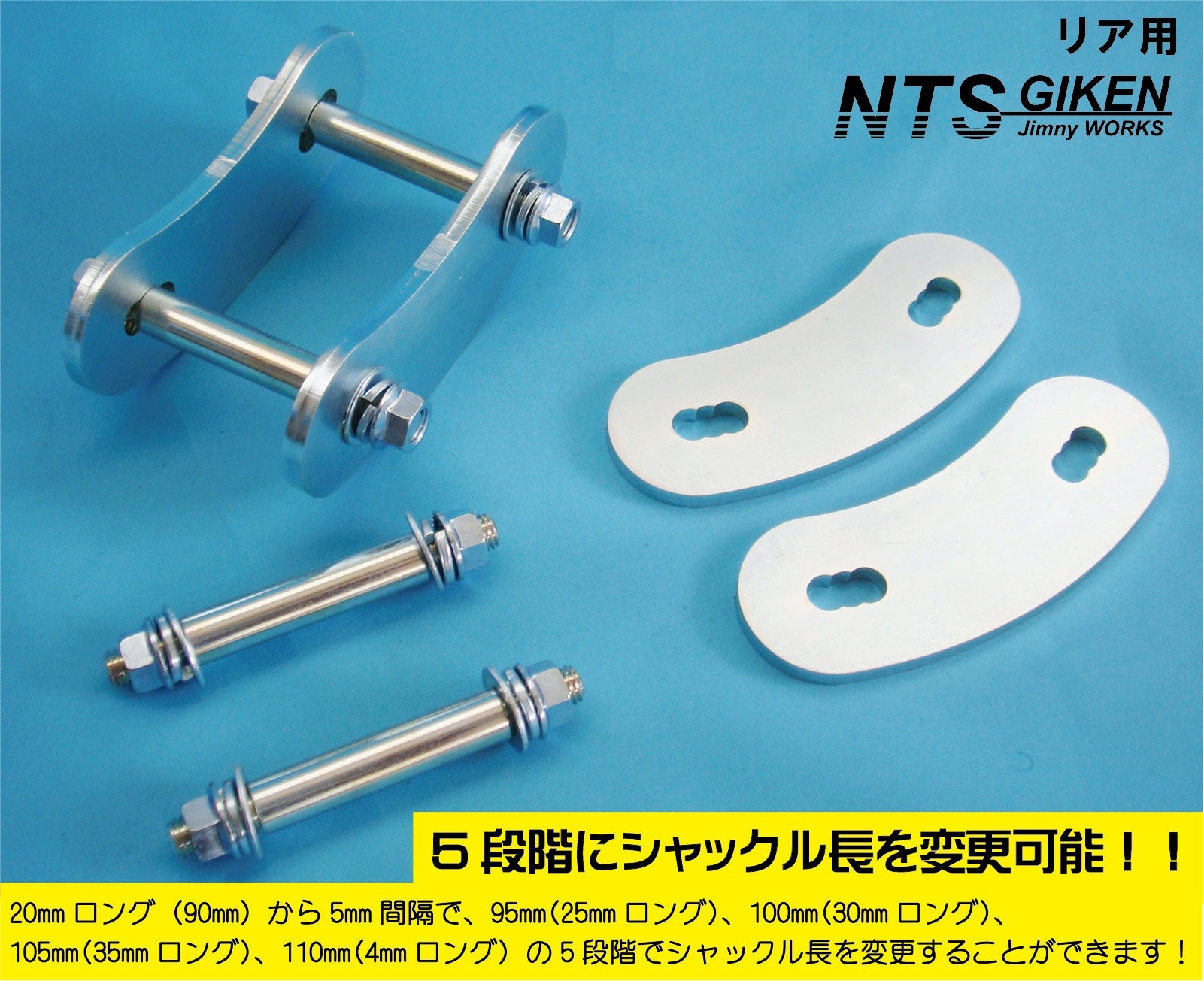

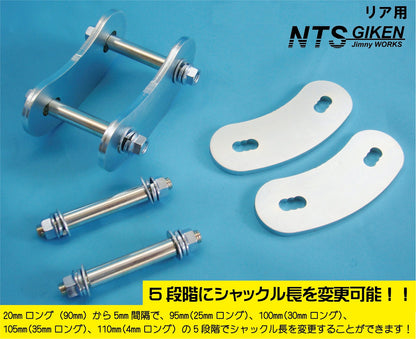

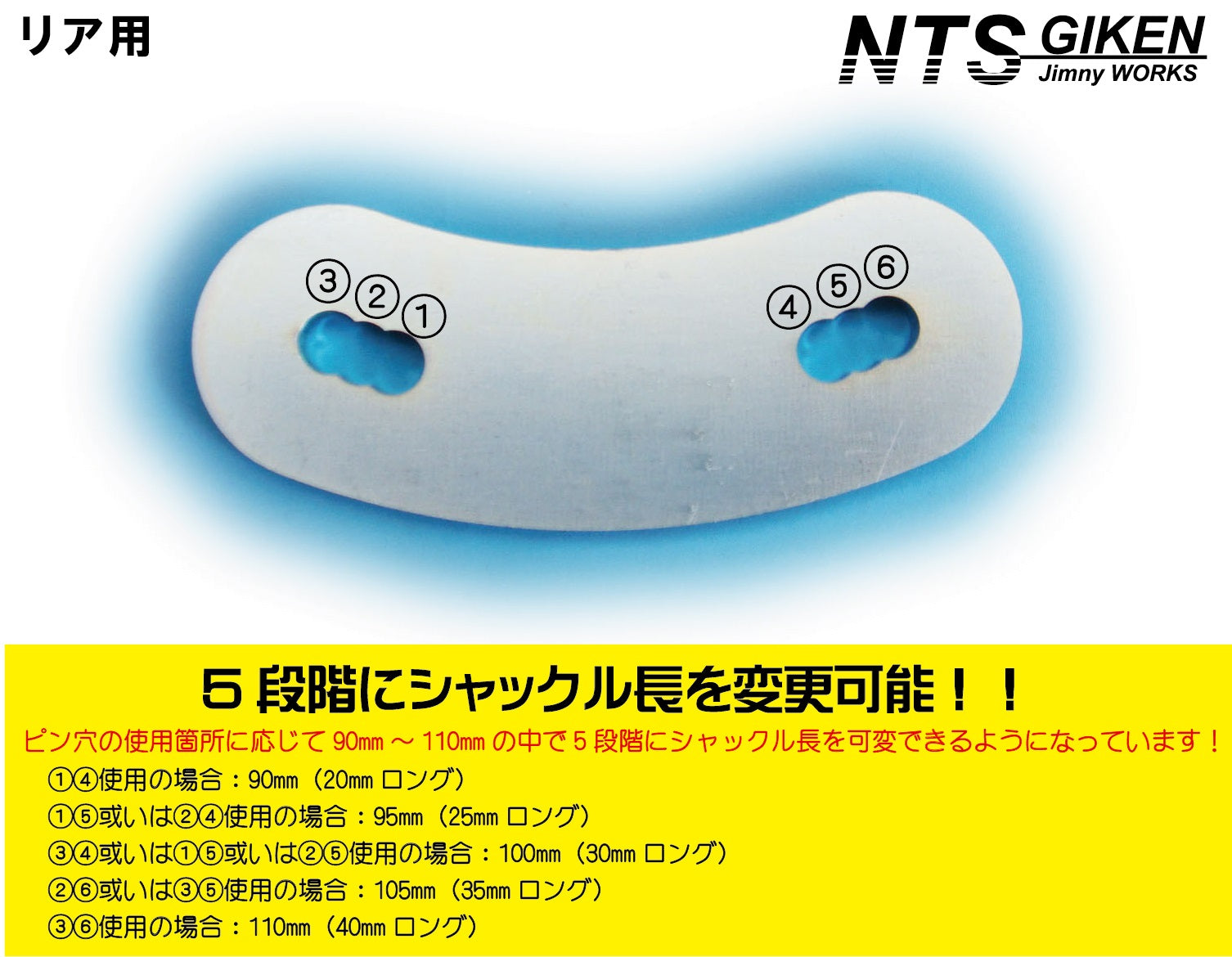

☆本シャックルは、ピン穴の使用場所に応じて90mm～110mmの間で5段階にシャックル長を可変できるようになっています!

1と4を使用の場合:90mm(20mmロング)
1と5或いは2と4を使用の場合:95mm(25mmロング)
3と4或いは1と6或いは2と5を使用の場合:100mm(30mmロング)
2と6或いは3と5を使用の場合:105mm(35mmロング)
3と6を使用の場合:110mm(40mmロング)

上記のように5段階に長さを変えることができますので、サスチューンの幅が広がり、モーグルからだートラまで幅広いサスチューンが当該シャックルで行うことができます♪

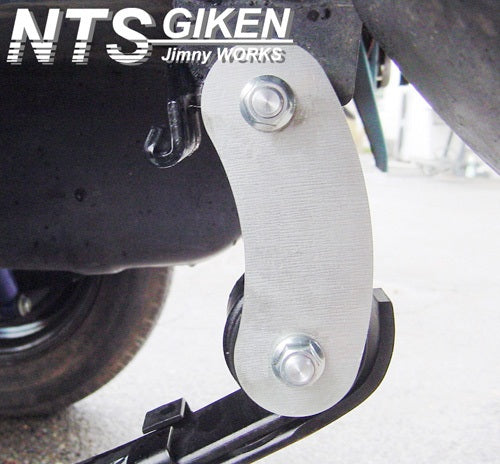

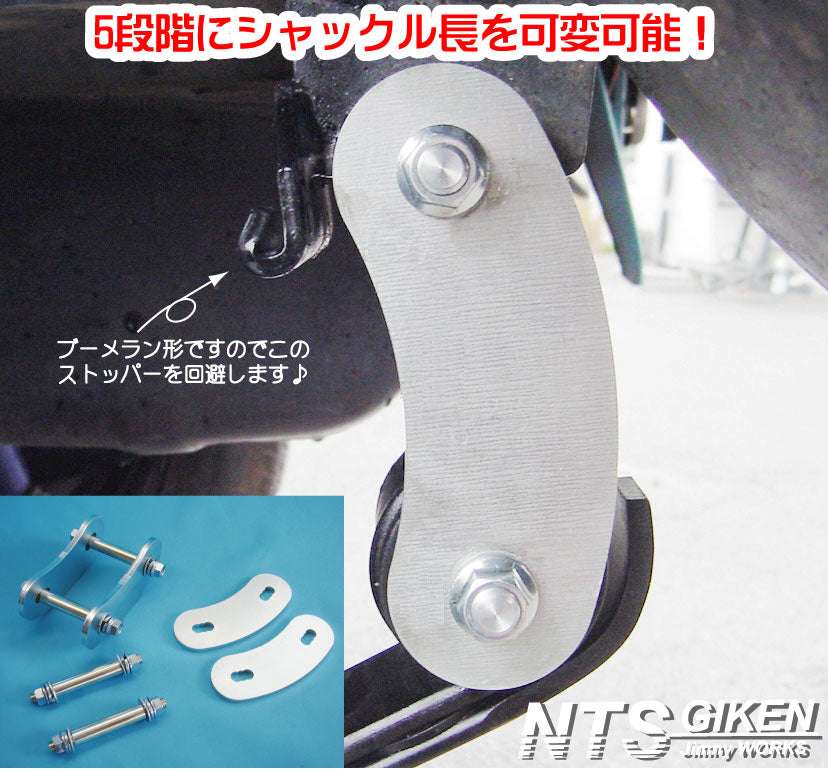

また、足が伸びた際にシャックルストッパーに干渉しにくいブーメラン型となっています!!
※画像には映っていませんが、ブッシュ巻き込み防止のステンレス製スペーサーが付属しています。
